Пингер GeoPulse

GeoPulse является отраслевым стандартом систем непрерывного сейсмопрофилирования, благодаря своей надежности, прочности и легкости.

Компоненты системы:

Система включает в себя палубный блок (передатчик Модель 5430A и приемник Модель 5210A) и массив из четырех излучателей (Модели T135).
GeoPuls

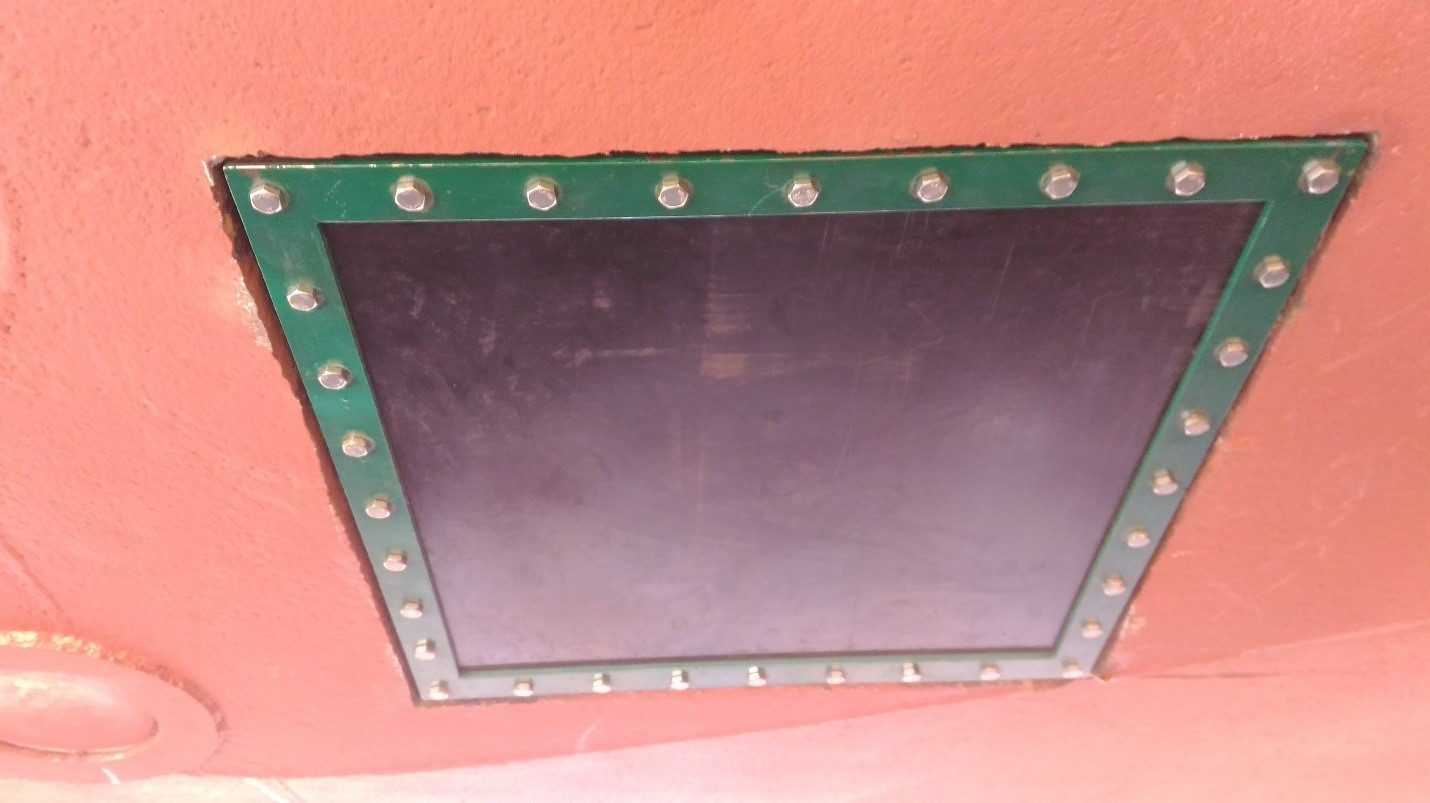

Edge Tech 3300-HM встроенный в корпус судна.

Профилографы серии 3300-HM спроектированы для стационарной установки на судах.
В системе 3300-HM используется низкочастотный широкодиапазонный процессорный передатчик, который наилучшим образом обеспечивает линейную частотную модуляцию сигнала.
В то же время система построена на серийно выпускаемых трансдюсерах, но с помощью программного обеспечения можно выполнить подстройку передатчиков под ту или иную полосу частот. Такая подстройка легко контролируется в режиме реального времени на получаемом акустическом изображении.
Одна из главных особенностей системы – это многотрансдюсерная антенна, позволяющая выполнить несколько импульсов одновременно в одном и том же водном столбе.
Одна из функций широкополосного процессорного передатчика – дифференсация сигналов. Эта функция всегда позволяет автоматически установить соответствие «импульс – эхо». Кроме того, такая стыковка импульса и отраженного сигнала может выполняться под контролем пользователя.
На НИС «Иван Киреев» установлена антенна в конфигурации 4 x 4.

Диапазон частот 2 — 16 kHz
 Диапазоны частот излучения (выбираются пользователем) 2-16 kHz, 2-12 kHz, 2-10 kHz
Разрешение по вертикали (зависит от выбранного диапазона частот излучения) 6 — 10 см
Проникновение (типичное):
Грубый известковый песок (метры)
Ил (метры)
6 м-80 м



Edge-Tech-3300-HM-1
Edge-Tech-3300-HM-2

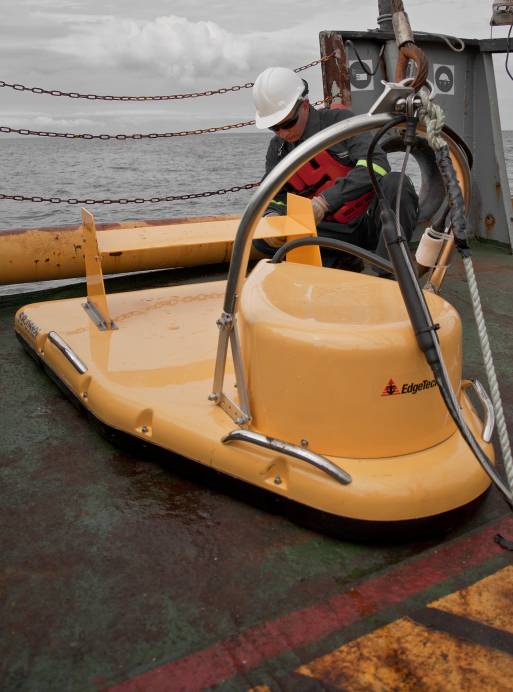

Edge Tech: SB-0512i и SB-216S

Особенности:

  • Выбор из двух буксируемых «рыб» в зависимости от задач;
  • Низкая частота для большего проникновения;
  • Возможность крепления на штангу для исследований на мелководье.

В системе 3200-XS используются специально спроектированные низкочастотные широкодиапазонные процессорные передатчики, которые наилучшим образом обеспечивают линейную частотную модуляцию сигнала. В тоже время система построена на серийно выпускаемых трансдюсерах, но с помощью программного обеспечения можно выполнить подстройку передатчиков под ту или иную полосу частот. Такая подстройка легко контролируется в режиме реального времени на получаемом акустическом изображении. И, наконец, два гидрофона, установленные в буксируемых носителях, компенсируют рассеивание акустического сигнала, что дает узкую диаграмму направленности поперек направления буксировки.
В комплект с забортным устройством входит набортный блок управления с ПО сбора данных Edge Tech DISCOVER.
SB-0512i



Модель Буксируемого носителя  SB-512i  SB-216S
Диапазон частот  500 Hz — 12 kHz  2 — 16 kHz
Диапазоны частот излучения (выбираются пользователем)  2-12 kHz, 2-8 kHz, 1.5-7.5 kHz, 1-6 kHz, 1-5 kHz, 0.5-5 kHz  2-16 kHz, 2-12 kHz, 2-10 kHz
Разрешение по вертикали (зависит от  частот излучения)выбранного диапазона  8 — 20 cm  6 — 10 cm
Проникновение (типичное):
грубый известковый песок (метры), 20 6
ил (метры) 200 80





Innomar SES-2000 compact

SES-2000 compact — это модель самая компактная из всей линейки профилографов SES-2000.
Она была разработана для прибрежных исследований на мелководье вплоть до 400 метровых глубин.
Благодаря небольшому размеру и весу систему удобно использовать даже на маленькой лодке. Управление может быть осуществлено с помощью любого персонального компьютера или ноутбука с установленной операционной системой Windows, подключение которого осуществляется с помощью сетевого кабеля.
Программа для управления обладает удобным интерфейсом и доступным дизайном.
Данное устройство позволяет определять заглубление объектов (например, трубопроводов) с высокой точностью, так как жестко закрепляется к корпусу судна.

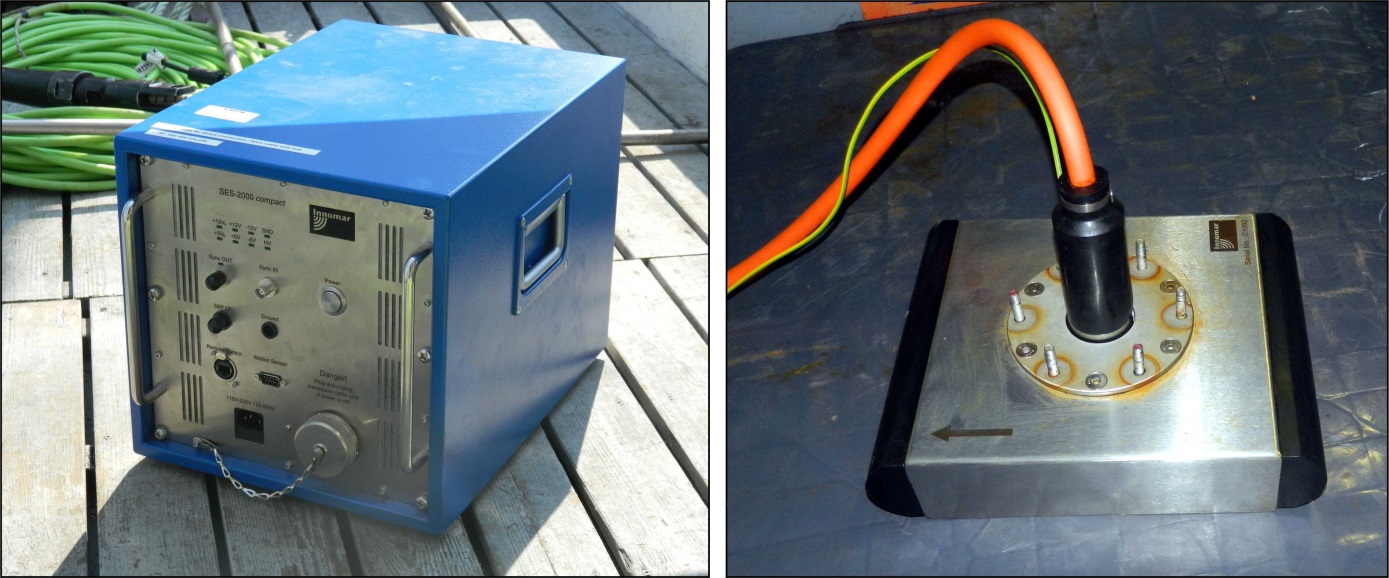

SES-2000-compact

Технические характеристики:

Диапазон глубин 0.5 — 400м
Глубина проникновения до 40м (в зависимости от типа осадка и наличия шумов)
Разрешение прибл. от 1см — до 5см
Основная частота прибл. 100КГц (частотный диапазон 85 — 115КГц)
Вторичные низкие частоты (SLF) центр. частота выбирается: 4, 5, 6, 8, 10, 12, 15 КГц
SLF общий частотный диапазон 2 — 22 КГц



Морской источник Sparker Geo-Source 800

Sparker-Geo-Source-800

  • Сверхмощный морской сейсмический источник;
  • Используется с источником питания 6 кДж;
  • Используется 4×10 мм плавающий коаксиальный кабель (на лебедке);
  • Используется при глубине воды от 2 до 2500 м;
  • Может использоваться с многоканальной системой сбора данных;
  • Пенетрация до 400 мс ниже дна;
  • Вертикальное разрешение до 30 см.

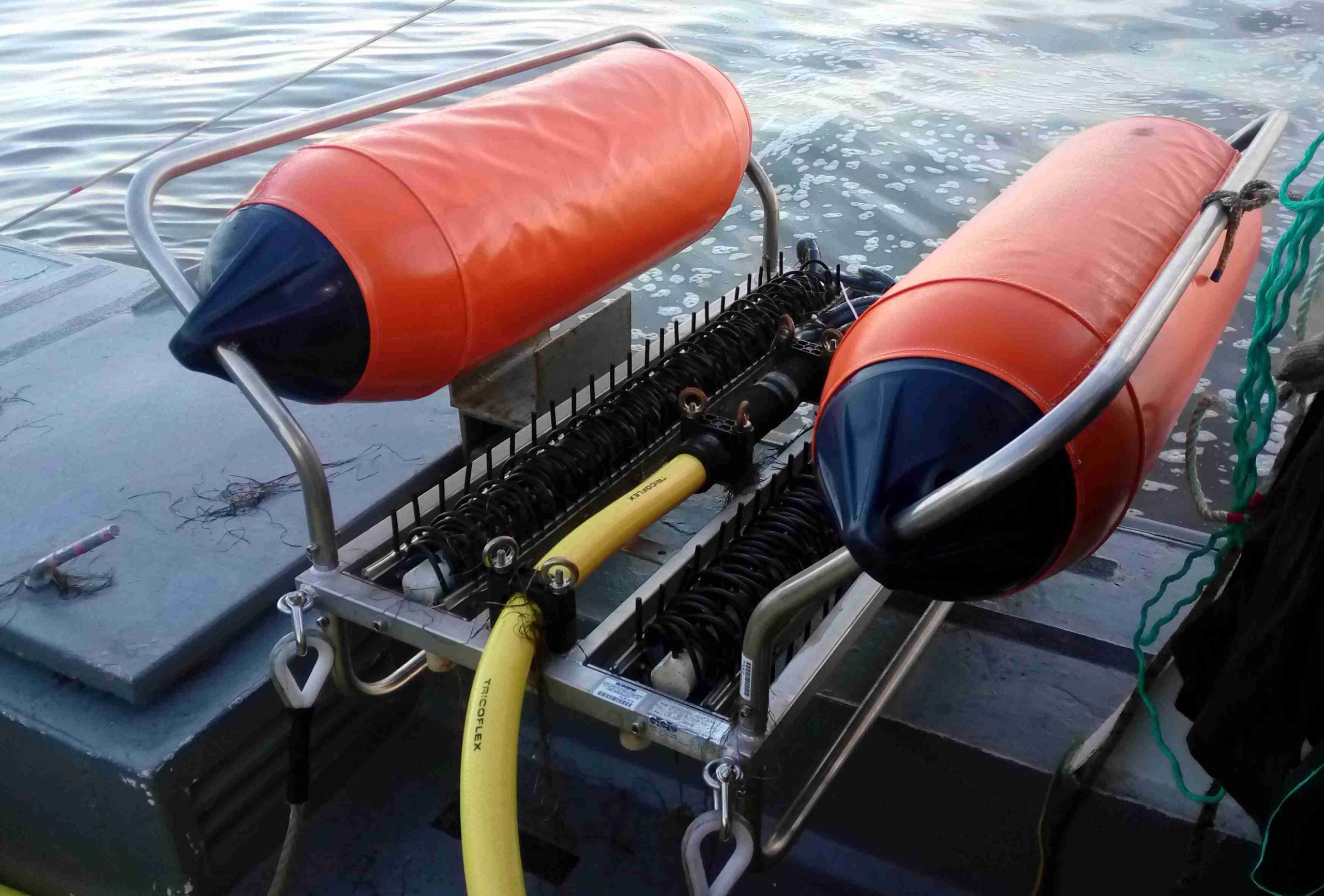

Легкий электроискровой источник Спаркер Geo-Source 200 Light Weight

Легкий электроискровой источник Спаркер Geo-Source 200 Light Weight разработан для возможности работы с малых исследовательских судов и катеров. Применяется для инженерно-геологических изысканий на мелководном шельфе.

gs200

  • Эксплуатационные характеристики:
  • Специально разработан для малых исследовательских судов;
  • Может обслуживаться одним человеком;
  • Используется при глубине воды от 2 до 500 м;
  • Пенетрация до 200 — 300 мс ниже морского дна в зависимости от геологии;
  • Вертикальная разрешающая способность до 10-30 см.



Спаркер Applied Acoustic Squid 2000 Sparker

Электроискровой источник Спаркер Squid 2000 предназначен для высокоразрешающих аналоговых исследований с низкой электрической мощностью и высоким проникновением сигнала. Источник монтирован на катамаране, который устойчив к буксировке, также возможно легко регулировать заглубление источника для наилучшей формы импульса.

Особенности:

  • Универсальность — глубину источника можно отрегулировать. Также возможно использование различных типов электродов для увеличения разрешения;
  • Высокая амплитуда и короткая длина импульса с минимальной реверберацией. Значительное проникновение в диапазоне 300-2000Дж;
  • Плоскостно-горизонтальная конструкция электродов для лучшего отслеживания морского дна;
  • Оснащен RMK разъемом в стандартной комплектации.
  • Легкий, компактный и легко развертываемый;
  • Легко заменяемые электроды в море.

Applied-Acoustic-Squid-2000-Sparker

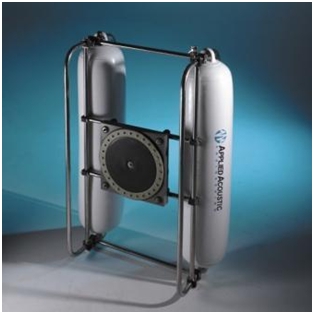

Applied Acoustic AA301 Boomer Plate

Сейсмоакустический источник типа «Бумер» Applied Acoustic AA301 предназначен для работ с использованием высокой мощности и имеет дополнительное преимущество — изменение частоты сигнала за счет изменения энергии источника CSP-D Applied Acoustic. Это позволяет добиться увеличения ширины импульса сигнала, не доступного ранее. Увеличение ширины импульса обеспечивает еще большую пенетрацию с сохранением высокого качества одиночного импульса.

Особенности:

  • Максимальная мощность 350Дж на выстрел;
  • Контроль приводной плиты и точности формы импульса;
  • Специальная система охлаждения для надежности;
  • Сменные компоненты для легкого обслуживания и ремонта в море;
  • Поставляется с RMK разъемом в стандартной комплектации;
  • Идеально подходит для исследований в прибрежной зоне и мелководных исследований (при глубине 100-150м) в зависимости от геологии.

Applied-Acoustic-AA301-Boomer-Plate

Модуль для сбора высокоразрешающих сейсмоакустических данных Mini-Trace II

Mini-Trace II — 24-х битная двухканальная система для сбора сейсмоакустических данных, с возможностью одновременной работы и записи двух независимых систем;

Mini-Trace-II

Система масштабируется до многоканального варианта
Модуль подключается к компьютеру через USB интерфейс;
Система работает с программным обеспечением Geo-Suite Acquisition для регистрации данных, с возможностью экспорта данных в программное обеспечение Geo-Suite Allworks для обработки и интерпретации данных;
Возможность подключения к термопринтеру Printrex для печати данных во время съемки;
Легкий и надежный.
